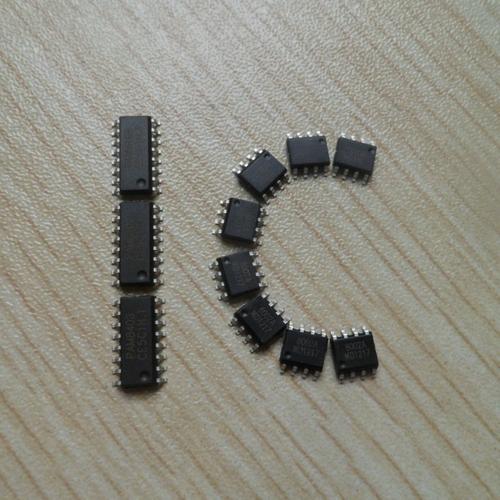

臺灣通泰電容觸摸IC在外形和使用壽命等方面都優于傳統的機械按鍵,電容觸摸IC的應用領域也日益廣泛。新世科技為您講解電容觸摸IC的工作原理。
任何兩個導電的物體之間都存在著感應電容,一個按鍵即一個焊盤與大地也可構成一個感應電容,在周圍環境不變的情況下,該感應電容值是固定不變的微小值。當有人體手指靠近觸摸按鍵時,人體手指與大地構成的感應電容并聯焊盤與大地構成的感應電容,會使總感應電容值增加。電容式觸摸IC在檢測到某個按鍵的感應電容值發生改變后,將輸出某個按鍵被按下的確定信號。
一、觸摸PAD設計
1、觸摸PAD面積大小
按鍵感應盤面積大小:最小4mm×4mm,最大30mm×30mm。實際面積大小根據靈敏度的需求而定,面積大小和靈敏度成正比。一般來說,按鍵感應盤的直徑要大于面板厚度的4倍,并且增大電極的尺寸,可以提高信噪比。各個感應盤的形狀和面積應該相同,以保證靈敏度一致。通常在絕大多數應用里,12mm×12mm是個典型值。
2.觸摸PAD形狀
原則上可以做成任意形狀,中間可留孔或鏤空。作者推薦做成邊緣圓滑的形狀,可以避免尖端放電效應。一般應用圓形和正方形較常見。
3.觸摸PAD材料
觸摸PAD可以用PCB銅箔、金屬片、平頂圓柱彈簧、導電棉、導電油墨、導電橡膠、導電玻璃的ITO層等。不管使用什么材料,按鍵感應盤必須緊密貼在面板上,中間不能有空氣間隙。當用平頂圓柱彈簧時,觸摸線和彈簧連接處的PCB,鏤空鋪地的直徑應該稍大于彈簧的直徑,保證彈簧即使被壓縮到PCB板上,也不會接觸到鋪地。
4.觸摸PAD之間距離
各個觸摸PAD間的距離要盡可能的大一些(大于5mm),這樣可以減少它們形成的電場之間的相互干擾。當用PCB銅箔做觸摸PAD時,若觸摸PAD間距離較近(5mm~10mm),觸摸PAD必須用鋪地隔離。如果各個觸摸PAD距離較遠,也應該盡可能的鋪地隔離。適當拉大各觸摸PAD間的距離,對提高觸摸靈敏度有一定幫助。
臺灣通泰電容觸摸IC片技術的出現,使按鍵的方式也出現了巨大的變化,按鍵操作變的更加靈活舒適,按鍵面板也變地更加時尚亮麗。觸控按鍵以其獨特的優勢正被越來越多的產品所采用。
