功率分配器的原理

返回列表 來源: 發布日期: 2021.07.01
       功率分配器(簡稱功分器)是射頻和微波電路系統中的基本電路。它是一種多端口網絡,將輸入信號功率分為相等或不等功率輸出。廣泛應用于控制陣列雷達、多通道中繼通信機等射頻微波系統。主要技術參數包括功率損耗(包括插入損耗、分布損耗和反射損耗)、每個端口的電壓駐波比、配電端口之間的隔離度、幅度平衡、相位平衡、功率容量和帶寬等。 威爾金森功分器匹配支路的數量越多,可達到的工作頻帶越寬; 因此,多段阻抗變換器往往級聯以拓寬工作頻段,但相應的尺寸也會更大。損失也會增加,所以選擇合適的分支數量是關鍵。

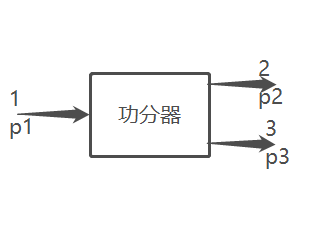

       功分器是一種微波無源器件,主要用于功率分配和合成。它主要是將一個輸入信號按一定比例分成兩個或多個信號輸出。下圖是一個常用的一分二功率分配器,端口1的輸入信號功率為P1,端口2的輸出功率為P2,端口3的輸出功率為P3。在理想情況下,根據能量守恒定律,P1=P2+P3。如果上述功分器為等功分器,即P2=P3。那么就可以寫出三個端口的功率之間的關系了。

功分器

       功分器的技術指標包括頻率、功率、分布損耗、插入損耗、隔離度和每個端口的電壓駐波比VSWR,即回波損耗。工作頻率、功率容量、插入損耗和回波損耗是每個射頻設備必須滿足的技術指標。
