陶瓷天線的曲折線也稱為蛇形線,因其特殊的曲折形結構,能有效地增加表面電流長度,減小天線的整體長度,所以成為天線小型化的有效方法,成為研究的熱點。LTCC曲折天線的結構如下圖所示。在每一層的曲折線結構中,x 方向?qū)ΨQ部分的電流方向相反,電場方向相反,因此在遠場產生的輻射作用相互抵消,對天線總體的輻射場影響較小。y 方向的曲折線結構電流方向相同,電場方向相同,可以近似為短路偶極子,對天線總體的輻射起主要作用。在微波頻段,上下曲折線結構之間重疊的部分會產生強烈的耦合效應。通常,器件中的耦合效應是要被避免的,但是如加以合理利用就會產生正面的作用。

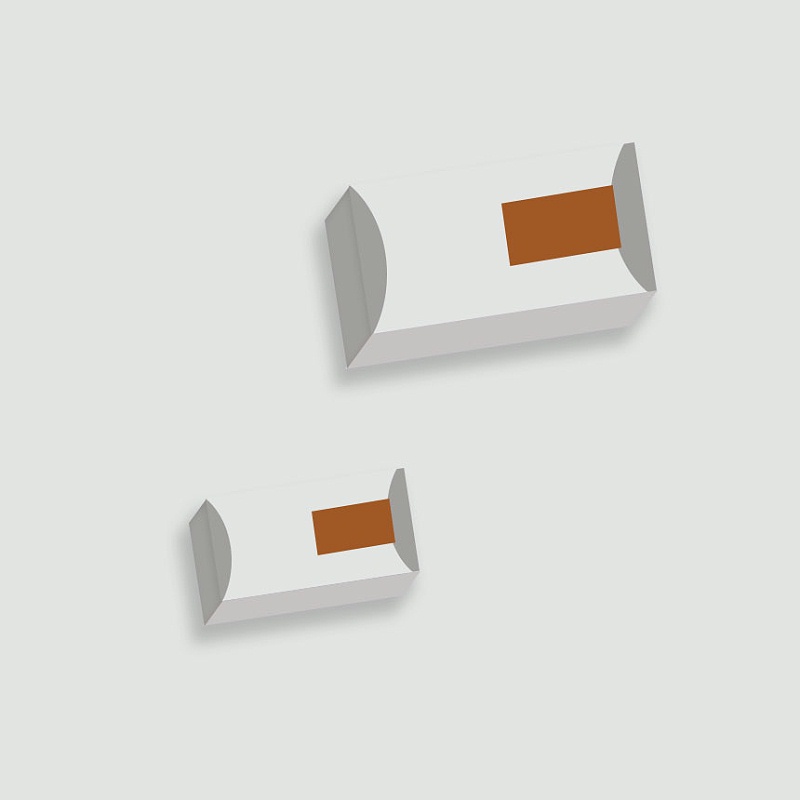

陶瓷天線在PCB板子上如圖所示,該陶瓷天線類似一個單極子天線,天線尺寸主要是根據這款規格書尺寸大小來的。首尾兩個焊盤。一個用于饋電,一個用于調試天線頻點。陶瓷天線內部結構如下圖所示,采用多層蛇形結構,末端的焊盤伸出一定長度的PCB走線,用于不同厚度PCB上的天線頻點的調試。
