低通濾波器原理
返回列表
來源:
發布日期: 2021.07.02
電感阻止高頻信號通過,允許低頻信號通過,而電容的特性則相反。 信號可以通過電感或通過電容接地的濾波器對低頻信號的衰減比高頻信號小,稱為低通濾波器。
低通濾波器的原理很簡單。 它利用電容通過高頻阻隔低頻,電感通過低頻阻隔高頻的原理。 對于需要截斷的高頻,用電容吸收電感,防止其通過; 對于需要釋放的低頻,利用電容的高阻和電感的低阻的特性讓它通過。

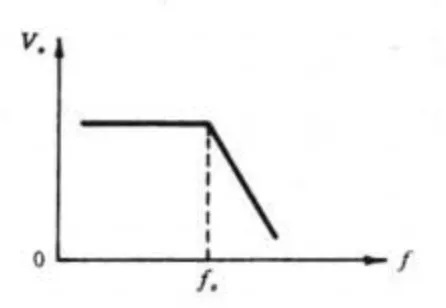

最簡單的低通濾波器由電阻和電容組成,如下圖所示。 低通濾波器的功能是保持其低于轉角頻率 f。 通過的低頻段信號將高于轉角頻率 f。 信號被移除。
該低通濾波器的工作原理如下:當輸入信號Vin的頻率低于轉角頻率f時。 當信號加到電路中時,由于C的容抗很大,沒有分流作用,所以這個低頻信號通過R輸出。當Vin的頻率高于轉角頻率f時。 此時,由于C的容抗已經很小,通過R的高頻信號從C分流到地,不輸出,達到低通的目的。
該 RC 低通濾波器的轉角頻率 f。 除了這種 RC 電路,低通濾波器也可以采用 LC 電路的形式。
