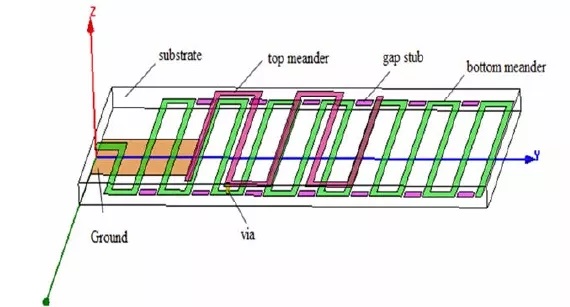

陶瓷天線的曲折線也稱為蛇形線。 由于其特殊的鋸齒形結構,可有效增加面流長度,減少天線總長。 因此,它成為天線小型化的有效方法,成為研究熱點。 LTCC之字形天線的結構如下圖所示。
在每一層的鋸齒線結構中,x方向?qū)ΨQ部分的電流方向相反,電場方向相反,所以遠場產生的輻射效應相互抵消,整體輻射場 天線的影響較小。 y方向的鋸齒線結構具有相同的電流方向和相同的電場方向,可以近似為短路偶極子,對天線的整體輻射起主要作用。 在微波頻段,上下曲折線結構的重疊部分會產生很強的耦合效應。 通常,設備中的耦合效應是要避免的,但如果使用得當,就會產生積極的影響。
占地面積小,性能更好; 帶寬窄,多頻段更難實現; 有效提高主板的集成度,減少天線對ID的限制。全國服務熱線
